Сверление печатных плат.

На базе микродвигателя ДПМ-30 мною был разработан и изготовлен станок для сверления печатных плат в радиолюбительских условиях. Особенность станка заключается в том, что в его конструкции не применяются шарнирные соединения для вертикального перемещения шпинделя. Шпиндель перемещается за счёт гибкого подвеса, образованного двумя параллельными рессорами. В качестве рессор применены отрезки стальной линейки шириной 19,5 мм.
Для изготовления станка не требуются токарные работы.

В конструкции станка применена одна фрезерная деталь-это держатель двигателя, но её можно изготовить при соответствующей смекалке и без фрезеровки.

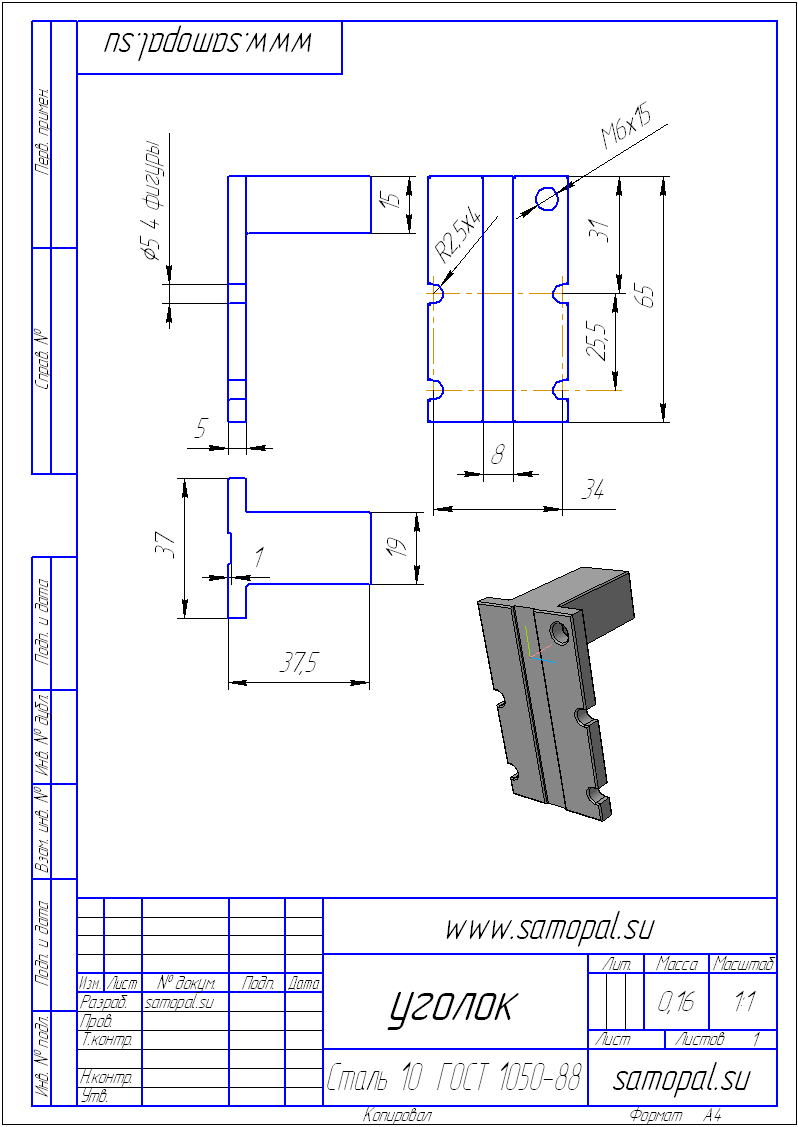

Основу сверлильного станка составляет станина, изготовленная из найденной на свалке металлической пластины толщиной 10мм. К станине приварена стойка, в качестве которой использован старый глубиномер. Для придания конструкции жёсткости стойка усилена уголком. Для компенсации прогибания рессор под действием веса двигателя и кронштейна крепления применён простой противовес с использованием резинки от экспандера.


На фото реального станка видно, что в качестве муфт я применил куски квадратной трубы с внутренним отверстием 20х20мм от старой табуретки. К муфтам я приварил гайки М6.
