Конструкция сварочника AC-DC-TIG/MIG-MAG. "Косой" полумост.

 Сварочник оказался очень популярным среди посетителей сайта. Поэтому я принял решение выделить его конструкцию в отдельную статью. Здесь я буду публиковать не только свои варианты, но и варианты, присланные другими радиолюбителями.

Сборка, как иллюстрация, может быть использована в любом сварочнике, включая все версии сварочников, опубликованных на этом и на других сайтах. Вот основные картинки с  модели.

В дальнейшем эл. конденсаторы я развернул вверх. И получилась модель "Косой+", можно посмотреть в ссылках внизу. А  для безкомпасников даю фотку. Ширину конструкции явно удалось уменьшить до 150мм.

Статья больше дневник, чем описание готового изделия. Все недочёты прошу в соответствующий форум, будем совместно редактировать. По мере того, как конструкция будет оживать, буду помечать, типо, "проверено электроникой".

Вся конструкция разработана на базе покупного радиатора SSNT-3440. Радиатор разрезан на 3 части, пополам, а одна половина ещё пополам. Для изготовления "косого" без "переменки" достаточно одного радиатора, для полной версии, с каскадом AC-DC потребуется полтора радиатора. Оставшуюся половинку можно предложить кому-нибудь на здешнем соответствующем форуме.

Трансформатор намотан на сердечнике E-70 фирмы EPCOS.
Первичная обмоотка содержит 14 витков. Вторичная 5 витков. Схема намотки трансформатора поясняется рисунком.

На рисунке представлены 2 варианта намотки. в зависимости от наличия провода и навыков. Возможны и другие варианты, но сечение провода и количество витков желательно оставить без изменений.
Вот как это выглядит в реальных размерах. Витки вполне комфортно укладываются в окно сердечника.

При изготовлении "косого" для токов до 150 ампер, вполне можно обойтись двумя транзисторами IRG4PC50W. В этом случае количество витков необходимо увеличить до 17/6. Сечение провода вторичной обмотки можно уменьшить до 18-
20 мм².

Дроссель.

Вообще-то в данной конструкции 2 дросселя. Один я буду называть "выходной", этот тот, что высоко, а второй дроссель осциллятора.

Выходной дроссель возможен разных конструкций, но только если сварочник не преднозначен для сварки переменкой, т.е. алюминия. Примерная индуктивность дросселя должна быть 30-50 мкГ.
В случае полной версии сварочника вых. дроссель должен быть намотан на алсиферовом кольце 64х40х14мм. Это древнее изделие, трудно доставаемое, но возможно и что-то более современное. Но у меня нет информации по другим возможным сердечникам. Вот, что я намотал для пробы монтажным проводом 16 кв.мм.

Распилил радиаторы и установил их на подложку

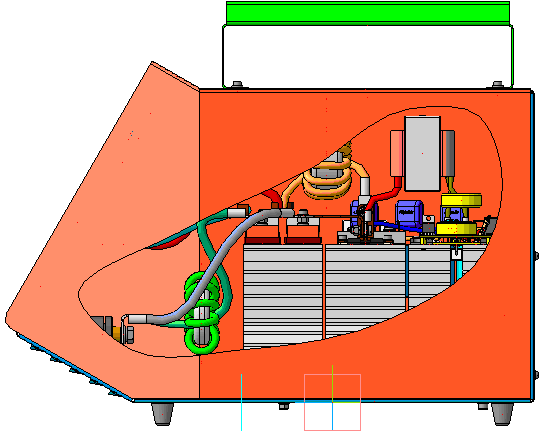

Вот понарисовал по корпусу. Прошу покритиковать дизайн.

Блок питания.
Привожу схему слегка "отшлифованного" БП. Дело в том, что у меня была плата БУ известной российской фирмы. Я просто феном повыпаивал то, что там стояло и впаял в этот блок. Поэтому там даже на входе, где +310 у меня стоит мостик (глазастые рассмотрят на фотке), хотя можно поставить просто диод. А пусть стоит, зато налаживать проще.

Реистор R3 по даташиту для ограничения тока выходного транзистора. Для более удобного укладывания обмоток, а так же для выравнивания тока между сдвоенными диодами обмотка 14 Вольт мотается в 2 провода.
Для данной конструкции ток вторички  2 ампера. А пусть будет.
А точнее, без радиатора на вторичке такие напряжения:

Холосой ход  -  15,5 вольт,
2 Ампера      -  15,4 вольта, микросхема горячая, но защита не срабатывает,
2,5 Ампера   -  15,3 Вольта
3   Ампера    -  15,2 Вольт и через несколько секунд БП уходит в защиту. После охлаждения "поднимается" без проблемм.

Модель "Косого" от Петровича в "Компас-12sp"

Модель "Косого+" от Петровича в "Компас-12sp"

Модель "Косого+" в формате IGS для любителей.

PCB в формате SprintLayout "Плата процессора"

PCB в формате Sprint Layout  "плата ключей"

PCB в формате Sprint Layout "плата ключей" для сдвоенных диодов

PCB в формате Sprint Layout "плата конденсаторов"

PCB в формате Sprint Layout "плата снабберов"

PCB в формате "Sprint Layout" "плата ТГР"
