...трансформатор PT66:66 для версии регулятора 99v9_9а99 на кетайском феррите R58.3/40.8/17.6 T35 G500u с начальной магнитной проницаемостью ue ~ 6000. Это феррит предназначен для намотки входных синфазных фильтров импульсных источников. Обе обмотки намотаны также кэтайским эмаль-кабелем D1.6mm. Инд...

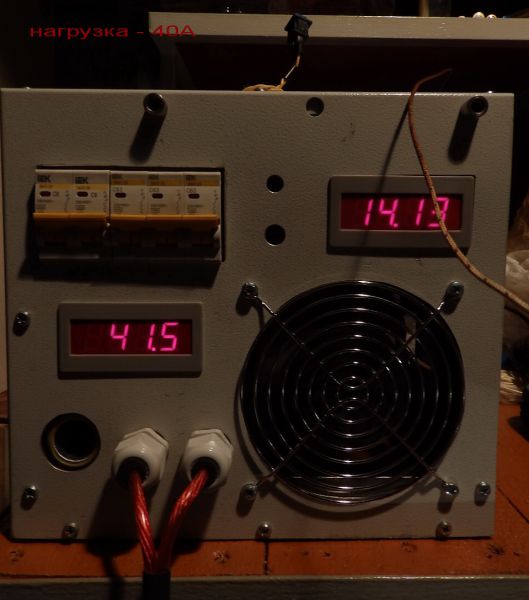

фоты с работающего регулятора. сигналы на управляющих электродах верхнего и нижнего ключей моста в режиме выхода регулятора за допустимый нижний предел входного питающего напряжения, напряжение на выходной обмотке, пульсации 100Hz на конденсаторе входного выпрямителя в каком-то режиме работы... Vge_...

...субмодуль оптодрайверов косого моста.
лирическое отступление. в последнее время появилась новая мода называть косой мост косым полумостом. на мой сугобо дилетанический взгляд это равносильно круглого дурака дауншифтить до статуса мелкого полудурка

...далее речь пойдёт собственно о плате силового инвертора с шим-демодулятором brdg_brd. вариант 75в 5.55а. Принцип работы регенеративного снаббера ======================= Примем за начальный момент времени интервал паузы death_time. Снабберные конденсаторы C3/C5 в начальный момент времени t0 полнос...

первая картинка - это граница стабилизации по нижнему порогу питающего напряжения, последняя - максимальный уровень выходного тока при номинальном питающем напряжении. но это не точно)))

Несколько скринов со стока силового ключика шим-контроллера и тока через ключик на одной развертке при разных нагрузках и разных питающих напряжениях drain_1.jpg drain_2.jpg drain_3.jpg drain_4.jpg drain_5.jpg видно, что индуктивность рассеяния изолирующего трансформера флаера исчезающе мала, по сра...

Трансформатор дежурного источника питания может быть выполнен на сердечнике Е34х14х9 N72 (ui~2 700, ue~1 770, Al~3 415nH/T) c зазором в центральном керне G~800um. Первичная обмотка состоит из двух неравных полуобмоток, намотанных проводом ПЭТВ-2 1хD0.39mm по изоляции в 3 слоя: Npri_1~76T; Npri_2~30T...

какой же прекрасный форум! Вечная слава Олегу Петровичу и продолжателям его нужного людям дела...продолжаю продолжать)) flybck_sub далее речь пойдёт о ключевом собмодуле платы pwr_sub, на котором расположен служебный источник питания dc24v/1a. Он запитан переменным напряжением ac230v с платы pwr_brd...

161 просмотр... значит кто-то ещё есть, кроме меня... продолжу, пока окончательно не забанили))) chpr_sub На плате chpr_sub расположен понижающий преобразователь на легендарной опять же американской микросхеме mc34063a фирмы Motorolla в планарном корпусе so-8. Субмодуль расположен прямо на плате всп...

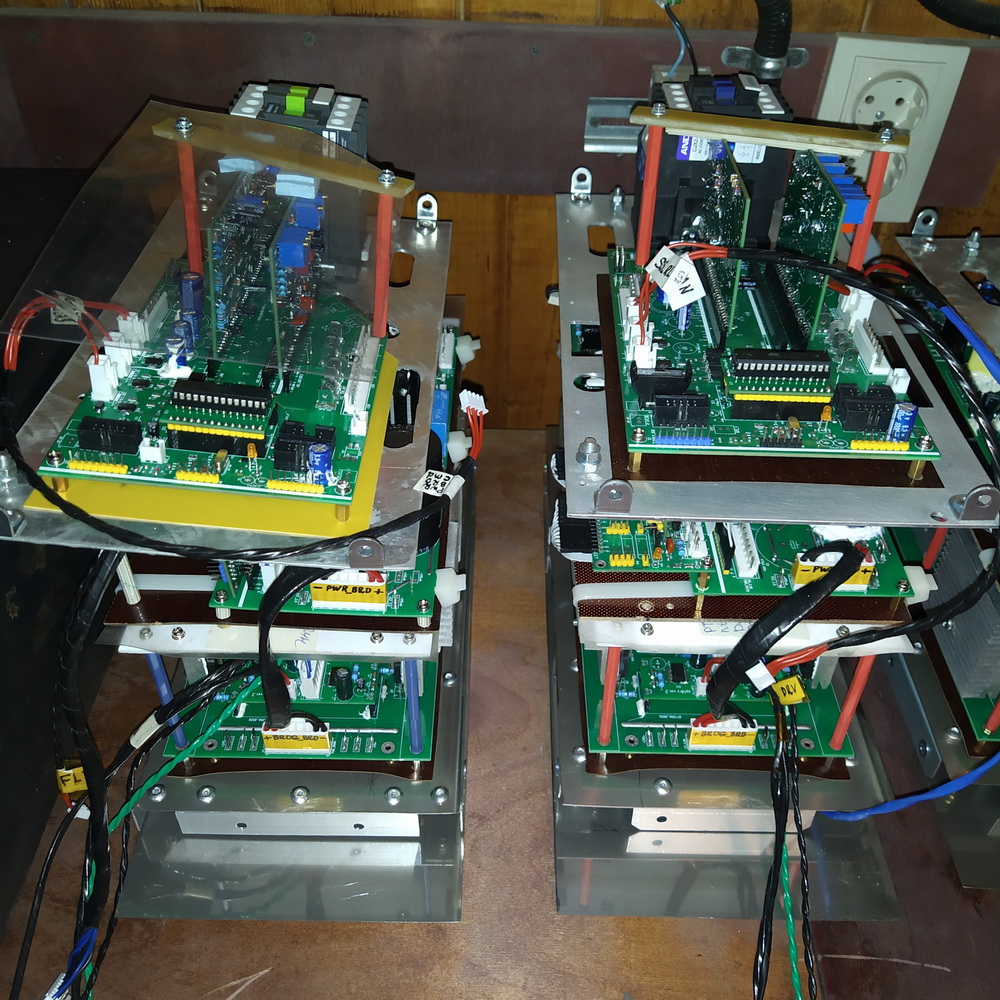

входной мост установлен на радиатор, а сама плата смонтирована на втором этаже, и поток от вентилятора действительно практически не затрагивает это радиатор. вороятно, скадальный гопнический персонаж с того форума именно его и имел ввиду. Однако узость его рассудка не позволила ему осознать того фак...
